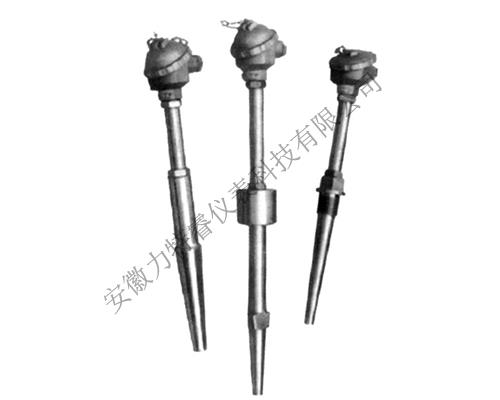

熱套熱電阻WZPK-01

產品名稱；WZPK-01熱套熱電阻
產品型號；WZPK-01
生產廠家；安徽力特睿儀表科技有限公司
電話；18255086236   微信同號
個性化定制：團隊經驗豐富，制作工藝成熟，產品型號多樣，按產品型號需定制，滿足客戶多方面需求。
性能：抗氧化性強，600攝氏度以下在空氣中可以長期使用，不發生氧化；
質量：原材料優質，元件品質高，密度精確，使用壽命長。
價格：行業平均價格，質高價優，滿足多樣化產品需求，讓您選擇適合優惠的產品。
服務：品質保證，交貨及時，服務到位，售后完善，提供在線疑難問題解答
實力：“高科技、高品質”，引進國內外先進的構架與模式，組織企業的生產經營管理體系。擁有先進生產機器和運營團隊，專業設計師根據產品型號設計專業產品，滿足客戶多樣行業需求

　　1、應用

　　適合于蒸汽管道、鍋爐及其他對溫度、壓力、流速有所要求的場所。

　　2、主要技術參數

　　電氣出口：M20x1.5,NPT1/2

　　連接尺寸：M20x1.5,NPT1/2

　　防護等級：IP65

熱套式熱電阻廠家-01-13-14-15


產品名稱：
熱套熱電阻
產品型號： WZP-01T、WZP2-01T、WZP-624、WZP-012T等
產品特點： 1）壓簧式感溫元件，抗振性能好； 2）測溫精度高； 3）機械強度高，耐壓性能好； 4）進口薄膜電阻元件，性能可靠穩定。

熱套熱電阻詳細資料：

產品介紹：

一、熱套熱電阻應用
　熱套熱電阻適合于蒸汽管道、鍋爐及其他對溫度、壓力、流速有所要求的場所。

二、熱套熱電阻工作原理
　熱套熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。

三、熱套熱電阻主要技術參數
電氣出口：M20x1.5,NPT1/2
連接尺寸：M20x1.5,NPT1/2
防護等級：IP65

四、熱套熱電阻型號及規格


型號
分度號
測溫范圍 ℃
公稱壓力
流速
規格 Lxl
WRN-01T
WRN2-01T
K
0-800
≤ 30MPa
≤ 100m/s
——
WRE-01T
WRE2-01T
E
0-600
WZP-01T
WZP2-01T
Pt100
-200-+500
WRN-624
WRN2-624
K
0-800
≤ 30MPa
≤ 80m/s
絕緣式
WRE-624
WRE2-624
E
0-600
WZP-624
WZP2-624
Pt100
-200-+500
WRN-625
WRN2-625
K
0-800
接殼式
WRE-625
WRE2-625
E
0-600
WRN-012T
WRN2-012T
K
0-800
≤ 10MPa
——
440x230
640x430
840x630
1340x1130
2500x1200
640x430
3000x1500
3500x1700
WRE-012T
WRE2-012T
E
0-600
WZP-012T
WZP2-012T
Pt100
-200-+500
WRN-12AT
WRN2-12AT
K
0-800
WRE-12AT
WRE2-12AT
E
0-600
WZP-12AT
WZP2-12AT
Pt100
-200-+500
WRN-013T
WRN2-013T
K
0-800
≤ 30MPa
≤ 100m/s
380x50
430x100
480x150
WRE-013T
WRE2-013T
E
0-600
WZP-013T
WZP2-013T
Pt100
-200-+500
WRN-014T
WRN2-014T
K
0-800
≤ 10MPa
≤ 80m/s
280x50
330x100
380x150
430x200
480x250
530x300
WRE-014T
WRE2-014T
E
0-600
WZP-014T
WZP2-014T
Pt100
-200-+500
WRN-015T
WRN2-015T
K
0-800
≤ 10MPa
___
280x50
330x100
380x150
430x200
480x250
530x300
580x350
630x400
WRE-015T
WRE2-015T
E
0-600
WZP-015T
WZP2-015T
Pt100
-200-+500
注：1）熱電阻A級按協議訂貨；2）保護管其余材質根據協議訂貨；3）型號012T連結螺紋為M60*3，012TA連結螺紋為NPT2”.保護管材質為316。

五、安裝形式


六、熱套熱電阻安裝要求
　對熱電阻的安裝,應注意有利于測溫準確,安全可考及維修方便,而且不影響設備運行和生產操作.要滿足以上要求,在選擇對熱電阻的安裝部位和插入深度時要注意以下幾點:
　　1、為了使熱電阻的測量端與被測介質之間有充分的熱交換,應合理選擇測點位置,盡量避免在閥門,彎頭及管道和設備的死角附近裝設熱電阻.
　　2、帶有保護套管的熱電阻有傳熱和散熱損失,為了減少測量誤差,熱電偶和熱電阻應該有足夠的插入深度:
　　(1)對于測量管道中心流體溫度的熱電阻,一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝).如被測流體的管道直徑是200毫米,那熱電阻插入深度應選擇100毫米;
　　(2)對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度),為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂,可采取保護管淺插方式或采用熱套式熱電阻.淺插式的熱電阻保護套管,其插入主蒸汽管道的深度應不小于75mm;熱套式熱電阻的標準插入深度為100mm;
　　(3)假如需要測量是煙道內煙氣的溫度,盡管煙道直徑為4m,熱電阻插入深度1 m即可.
　　(4)當測量原件插入深度超過1m時,應盡可能垂直安裝,或加裝支撐架和保護套管.
