小巧型溫度變送器
簡單介紹
| 小巧型溫度變送器是采用進口元件，用不銹鋼材料封裝的，它與電氣線路形成一體，體積小巧，應用方便、精度高、穩定性好、耐振適應各種工業現場的需要，該產品主要應用于石油、化工、機電設備、制藥、食品及小型試驗裝置等。 |

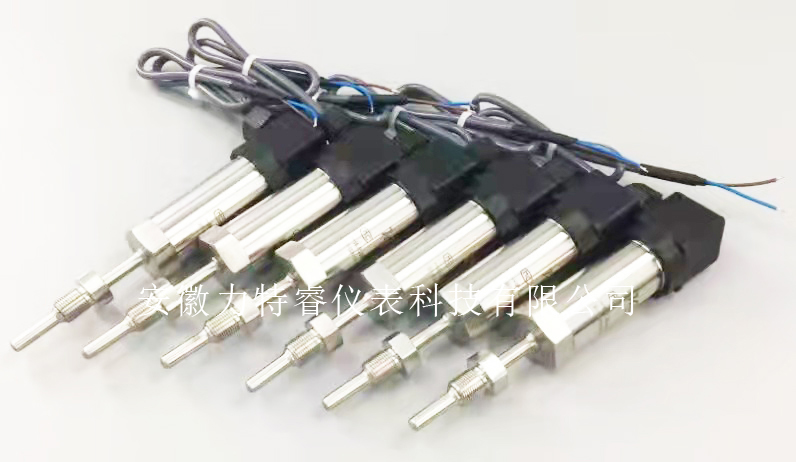

小巧型溫度變送器
-
產品簡介
小巧型溫度變送器是采用進口元件，用不銹鋼材料封裝的，它與電氣線路形成一體，體積小巧，應用方便、精度高、穩定性好、耐振適應各種工業現場的需要，該產品主要應用于石油、化工、機電設備、制藥、食品及小型試驗裝置等。
-
工作原理
熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
-
產品應用
通常和顯示儀表，記錄儀表，電子計算機等配套使用。輸出4-20mA直接測量各種生產過程中的確200-1600℃范圍內液體，蒸汽和氣體介質及固體表面溫度。
四、產品特點
-
二線制輸出，抗干擾能力強；
-
節省補償導線及安裝溫度變送器費用；
-
測量范圍大；
-
赫斯曼電氣連接，使用方便；
5． 小型化設計，方便使用；
五、主要技術指標
-
輸入信號：Pt100 Pt1000；
-
測量范圍：-200-1600℃；
3． 準確度：±0.1%FS、0.2%FS、0.5%FS；
4． 輸出信號：4-20mA二線制；
5． 供電電源：12～36VDC；
圖例說明：1.接線線纜引出孔； 2.赫斯曼接頭；3.連接件；
4.不銹鋼殼體或散熱片；5.安裝螺紋： 6.保護管
注：赫斯曼接頭內：“1”接24V電源；“2”接4-20mA信號輸出；“3”和“4”為空
六、產品選型
型號SY系列小巧型溫度變送器代碼輸入類型PPt100熱電阻CCu50熱電阻KK分度熱電偶EE分度熱電偶SS分度熱電偶MmV（用戶指定）代碼測量范圍（℃）用戶指明代碼安裝方式C1M27×2C2M16×1.5C5其它（用戶指定）代碼保護管材質G11Cr18Ni9TiG2304不銹鋼G3316不銹鋼G4陶瓷G5鋼玉管代碼保護管直徑D112D216D3用戶指定代碼插深L×1L×1=
mm（用戶指定）
