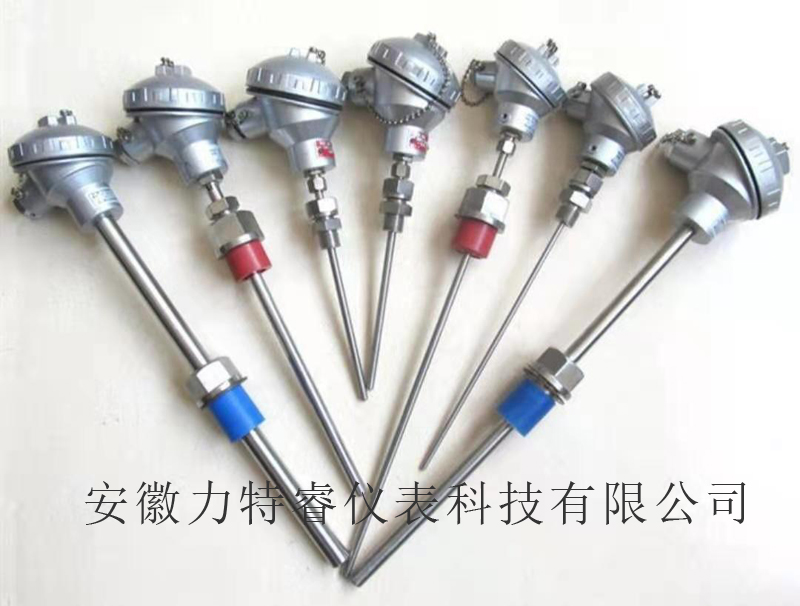

WZPK-236鉑熱電阻

產品名稱；WZPK-236鉑熱電阻
產品型號；WZPK-236
生產廠家；安徽力特睿儀表科技有限公司
電話；18255086236   微信同號
個性化定制：團隊經驗豐富，制作工藝成熟，產品型號多樣，按產品型號需定制，滿足客戶多方面需求。
性能：抗氧化性強，600攝氏度以下在空氣中可以長期使用，不發生氧化；
質量：原材料優質，元件品質高，密度精確，使用壽命長。
價格：行業平均價格，質高價優，滿足多樣化產品需求，讓您選擇適合優惠的產品。
服務：品質保證，交貨及時，服務到位，售后完善，提供在線疑難問題解答
實力：“高科技、高品質”，引進國內外先進的構架與模式，組織企業的生產經營管理體系。擁有先進生產機器和運營團隊，專業設計師根據產品型號設計專業產品，滿足客戶多樣行業需求

鎧裝熱電阻WZPK-236 鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的變送器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時亦可作為裝配式熱電偶的感溫元件。它可以直接測量名種生產過程中從 0~800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。

原理   ：

鎧裝熱電偶的工作原理是，兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫工作端，接線端子端叫冷端，也稱參比端。當工作端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。

鎧裝熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。

鎧裝熱電偶的結構原理是，是由導體、高絕緣氧化鎂、外套 1Cr18Ni9Ti不銹鋼保護管，經多次一體拉制而成。鎧裝熱電偶產品主要由接線盒、接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。

鎧裝熱電偶分絕緣式和接殼式兩種。

基本技術指標

類別 （代號） 分度號   套管外徑（ d）   常用溫度（℃）   zui高使用溫度（℃）   允許偏差△ t   測溫范圍（℃）   允差值   鎳鉻—康銅 WREK E   ≥φ 3   600   700   0～700   ± 2.5℃或 ± 0.75%t 鎳鉻—鎳硅 WRNK K   ≥φ 3   800   950   0～900   ± 2.5℃或 ± 0.75%t 銅—康銅 WRCK T   ≥φ 3   350   400   <-200   未作規定   -40～350   ± 1℃或 ± 0.75%t

注 :1、t為被測溫度的值 2、T型分度號產品需與廠方協商訂貨

鎧裝熱電偶熱響應時間

在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所得的時間稱為熱響應時間，用τ0.5表示。

絕緣電阻

當周圍空氣溫度為20±1.5℃，相對濕度不大于80%時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表的規定。

偶絲直徑（ mm）   試驗電壓（ V-DC）   絕緣電阻（ MΩ.m ）   1.5   50±10%   ≥ 1000   >1.5   500±10%   ≥ 1000

可撓度

鎧裝熱電偶的可撓曲率半徑不小于其外徑的5倍。

鎧裝熱電偶熱響應時間

熱響應時間τ0.5秒套管直徑 接殼式   絕緣式   3.0   0.6   1.2   4.0   0.8   2.5   5.0   1.2   4.0   6.0   2.0   6.0   8.0   4.0   8.0

鎧裝熱電偶外徑和名義長度標準規格

鎧裝熱電偶外徑 d（mm）   φ 8   φ 6   φ 5   φ 4   φ 3   50   50   50   50   50   75   75   75   75   75   100   100   100   100   100   150   150   150   150   150   200   200   200   200   200   250   250   250   250   250   300   300   300   300   300   400   400   400   400   400   500   500   500   500   500   750   750   750   750   750   1000   1000   1000   1000   1000     1250   1250   1250   1250     1500   1500   1500   1500     2000   2000   2000   2000       2500   2500   2500       3000   3000   3000       4000   4000   4000         5000   5000         7500   7500         10000   10000           15000

注：1、￠3絕緣式鎧裝熱電偶名義總長L，不得大于10000mm。         2、鎧裝熱電偶外徑d≤￠5mm，并有防濺式或防水接線盒的產品，用戶在安裝時請注意，熱電偶露出設備部份必須加裝支架等輔助支承，增加剛度，確保堅固，防止接線盒來回搖振，損壞熱電偶。

結構

鎧裝熱電偶材料的結構形式

工作端（熱端）結構形式

安裝固定形式

固定裝置是供用戶安裝用。除了無固定裝置產品外，鎧裝熱電偶固定裝置有：固定卡套式、可動卡套式、固定法蘭、可動法蘭四種結構形式。固定卡套式供用戶一欠性固定，可動卡套式用戶可多次固定。

鎧裝熱電偶外徑d 套管直徑 φ 8   φ 6   φ 5   φ 4   φ 4   φ 3   φ 2   M   M16*1.5   M12*1.5   S   22   19

注：括號內的數字這檔規格一般不予以采用 ,如需要作特殊規格訂貨。

鎧裝熱電偶自由端（接線盒）形式

接線盒供連接熱電偶的自由端和顯示儀表之用，目前有簡易式、防濺式、防水式、手柄式、小接線盒式、補償導體式多種結構形式。

帶補償導線式

防濺式

防水式

手柄式

小接線盒式
